Ürün Vitrini
Tasarladığımız ürünler, üç boyutlu
Kabiliyetimizi anlatmanın en dürüst yolu, tasarladığımız ürünü doğrudan göstermek. Aşağıdaki modeli döndürebilir, katmanlarına ayırabilir ve her katmanın ölçülü teknik resmini açabilirsiniz.
BID-T1
Endüstriyel Tost Makinesi
Katmanlı alüminyum plaka konstrüksiyon. Kalıp ve kaynak kullanılmadan, tamamen talaşlı imalatla üretilmek üzere tasarlandı.
Parametrik CAD · Bidaya tasarımı — konsept model
Gövde yedi ayrı alüminyum plakadan oluşuyor ve plakalar birbirine vidalanıyor. Bu kurgu kalıp yatırımı gerektirmiyor; her katman bağımsız işlenip değiştirilebiliyor.
"Patlatılmış" görünüşe geçtiğinizde katmanlar numaralanır. Bir numaraya tıklayın — o katmanın ölçülü teknik resmi açılır. Ekrandaki model ile imalatçıya giden resim aynı dosyadan üretiliyor.

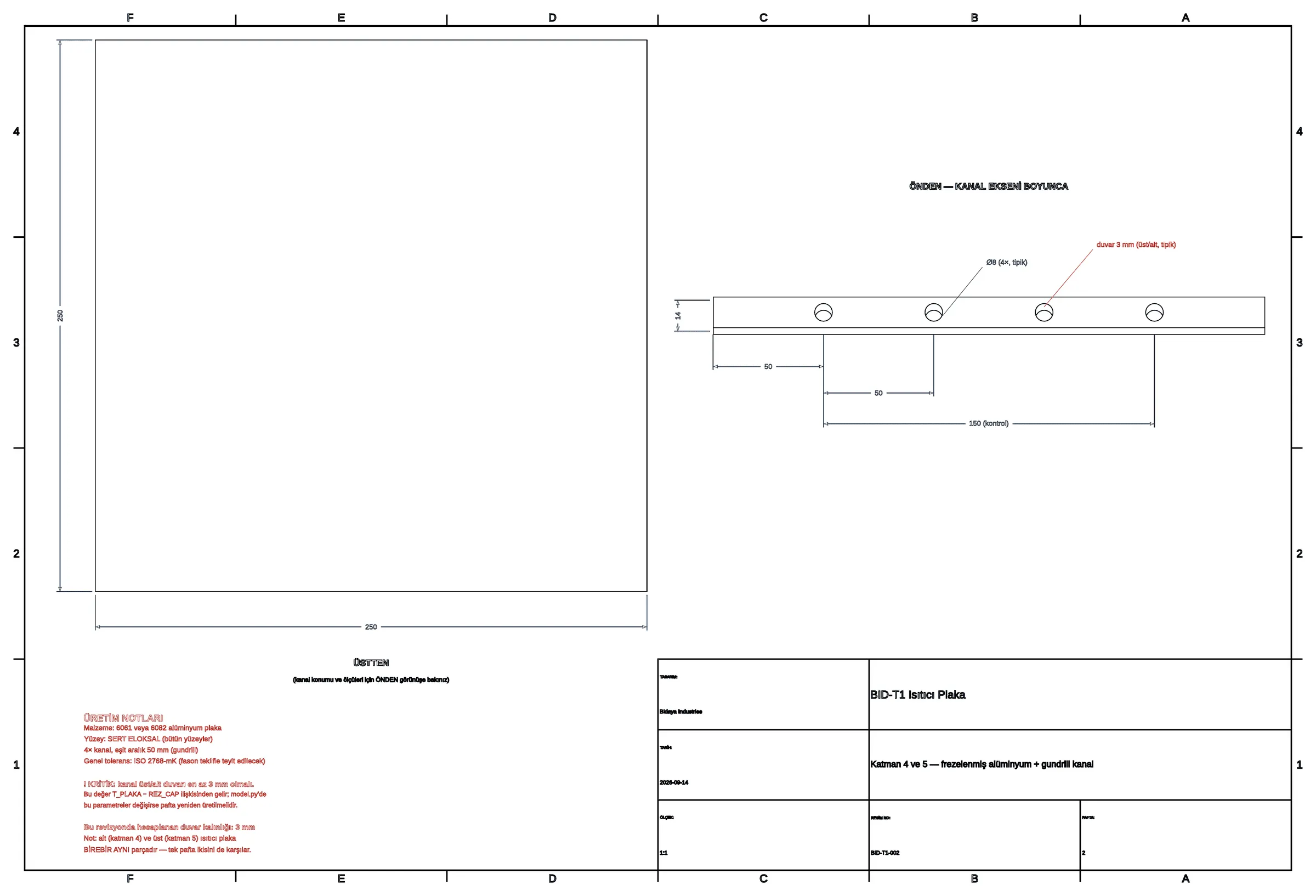

Isıtıcı plakalar frezelenmiş alüminyum; rezistans kanalları derin delik delme (gundrill) ile açılıyor. Tasarımın bu detayı tesadüf değil — makine parkımızın derin delik delme kabiliyetini gösteriyor.
- gövde taban alanı
- 305 × 290 mm
- kapalı yükseklik (ayak dahil)
- 104 mm
- net pişirme alanı
- 250 × 250 mm
- alüminyum kütle
- 10,41 kg
- işlenmiş katman
- 7
- Ø8 mm gundrill kanalı (2 plaka × 4)
- 8 ×
Teknik resim takımı
Altı pafta, tek kaynaktan

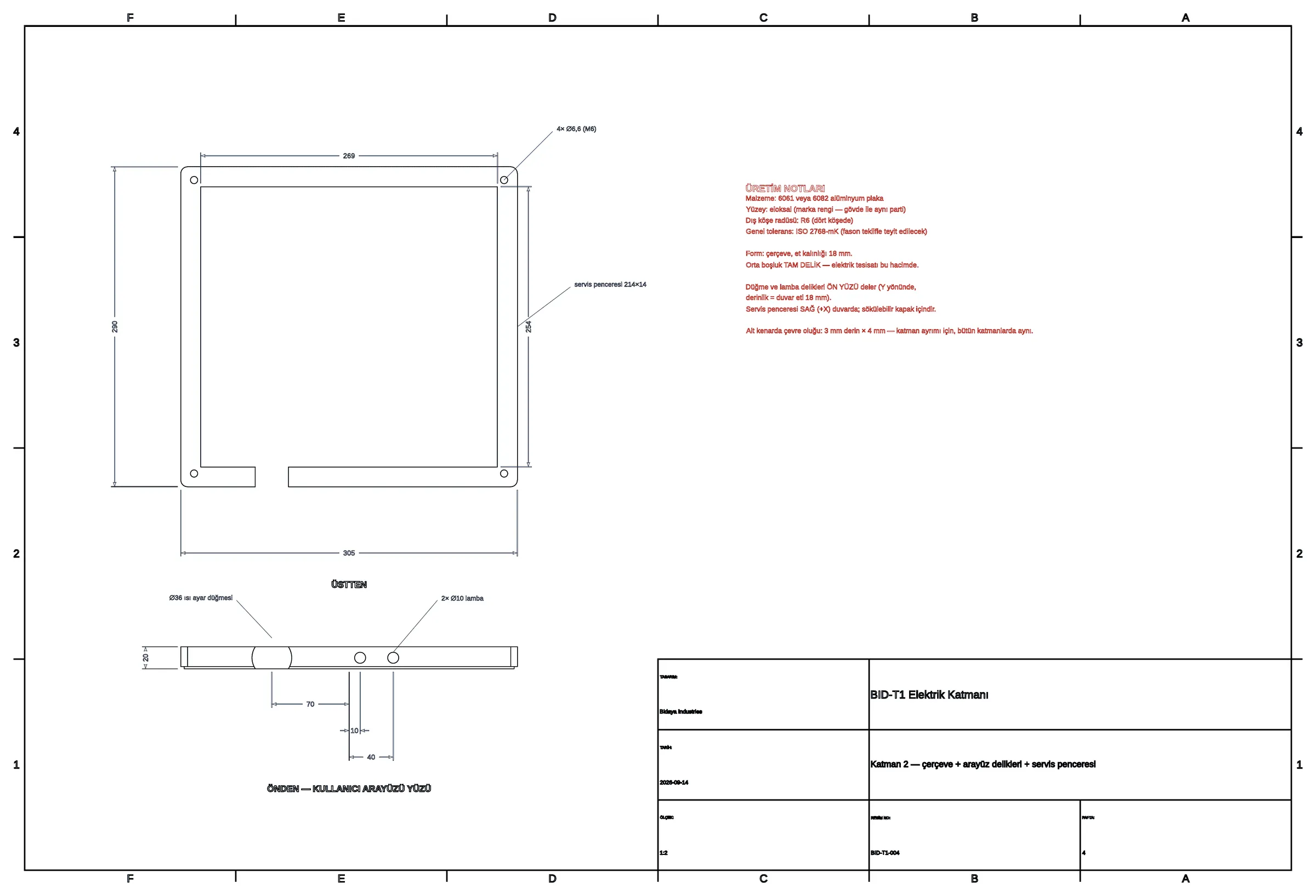

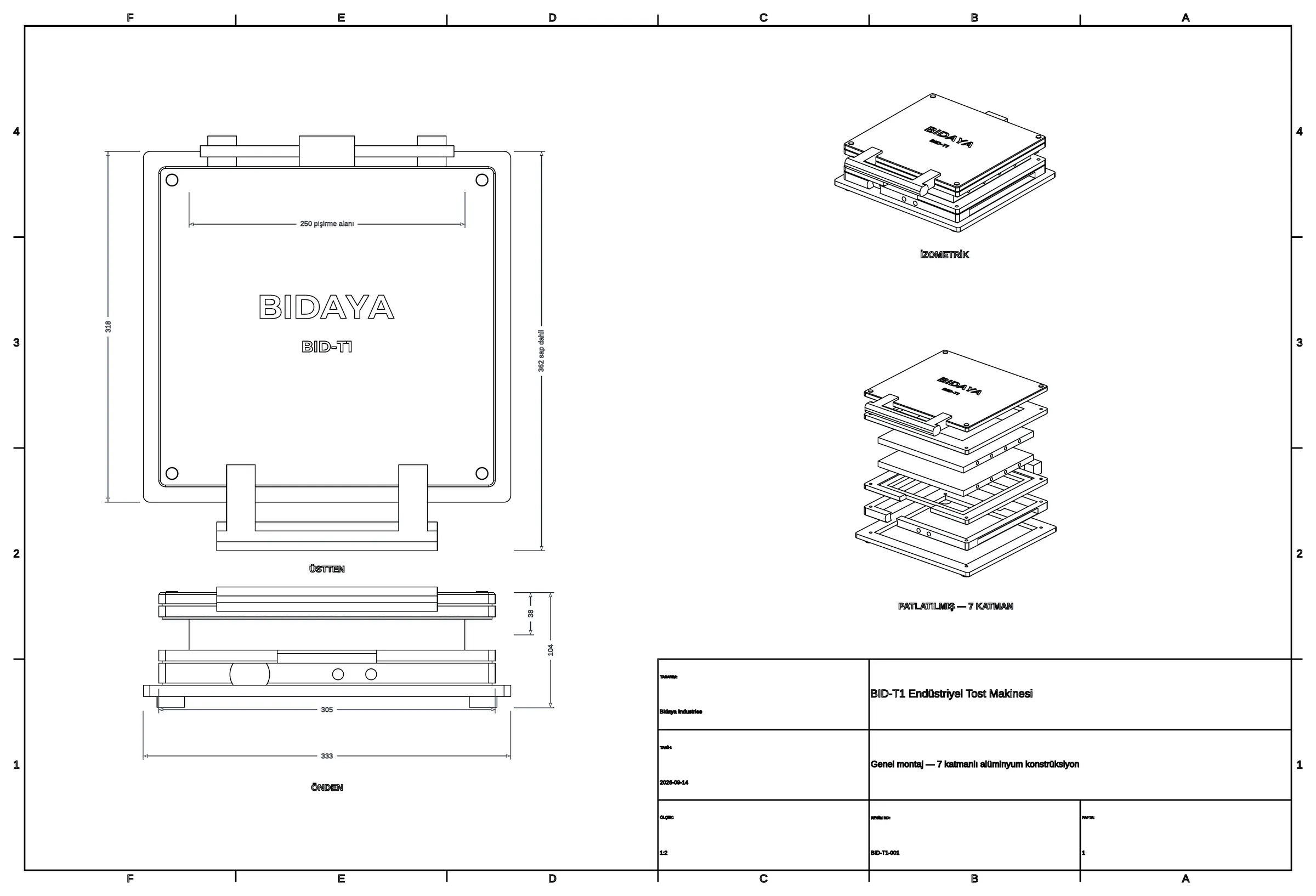

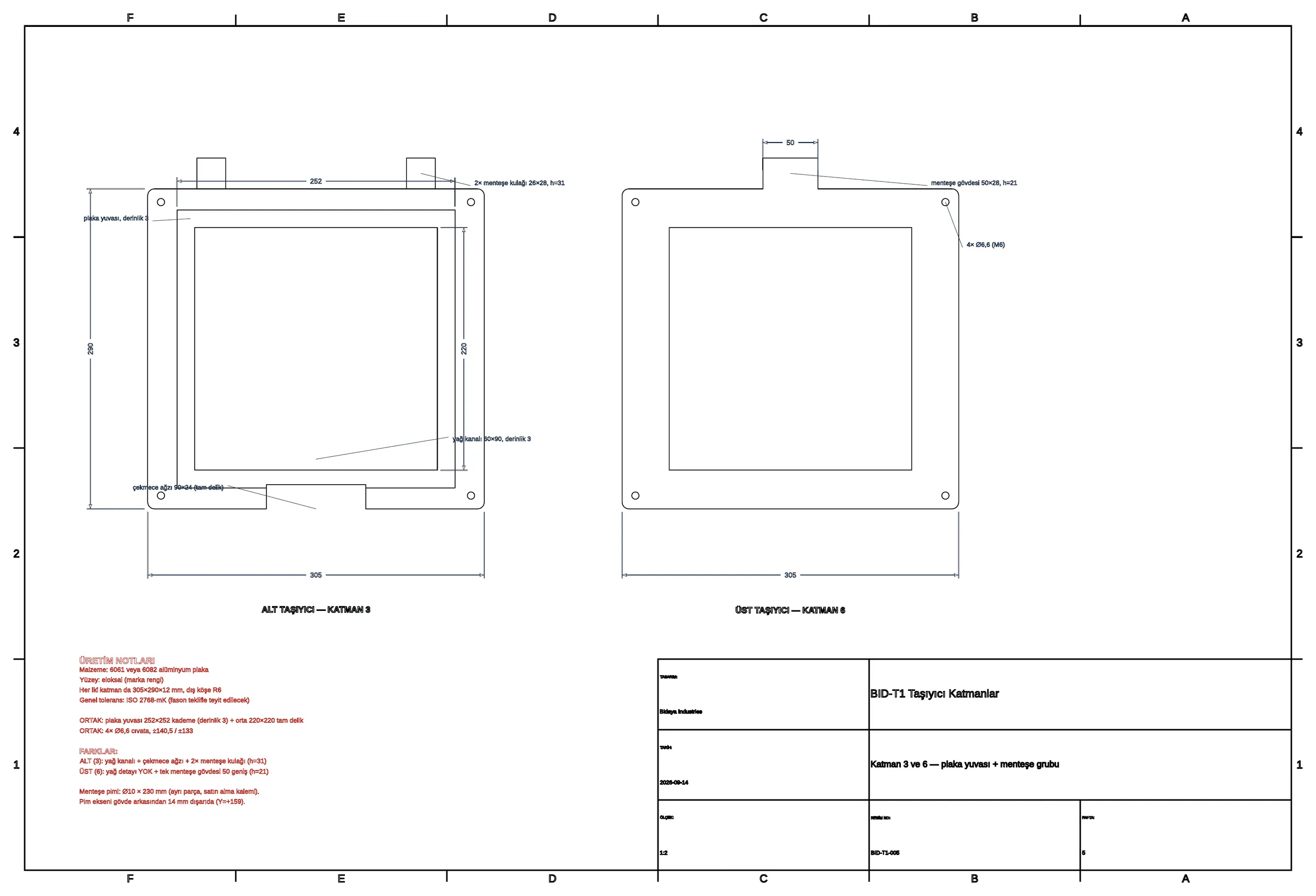

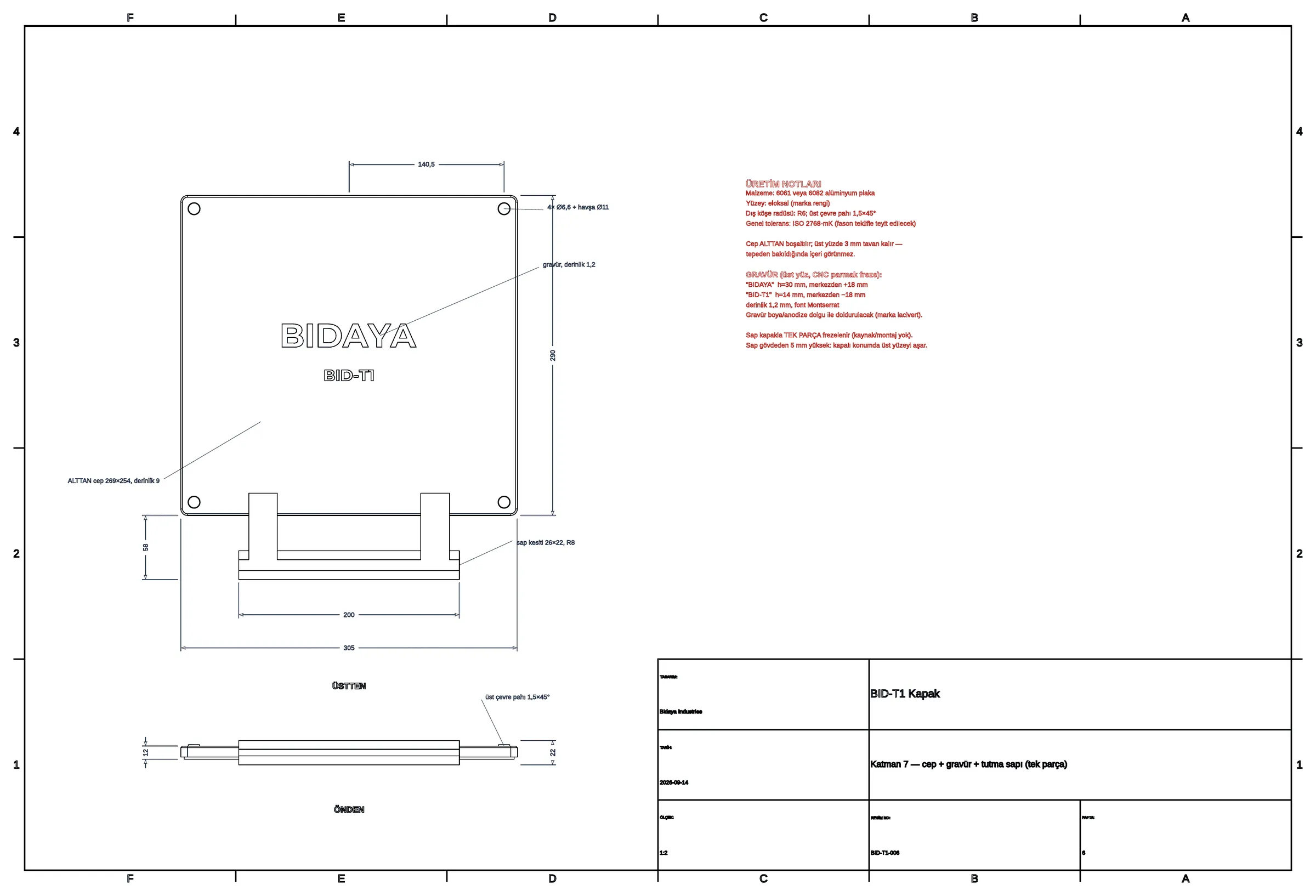

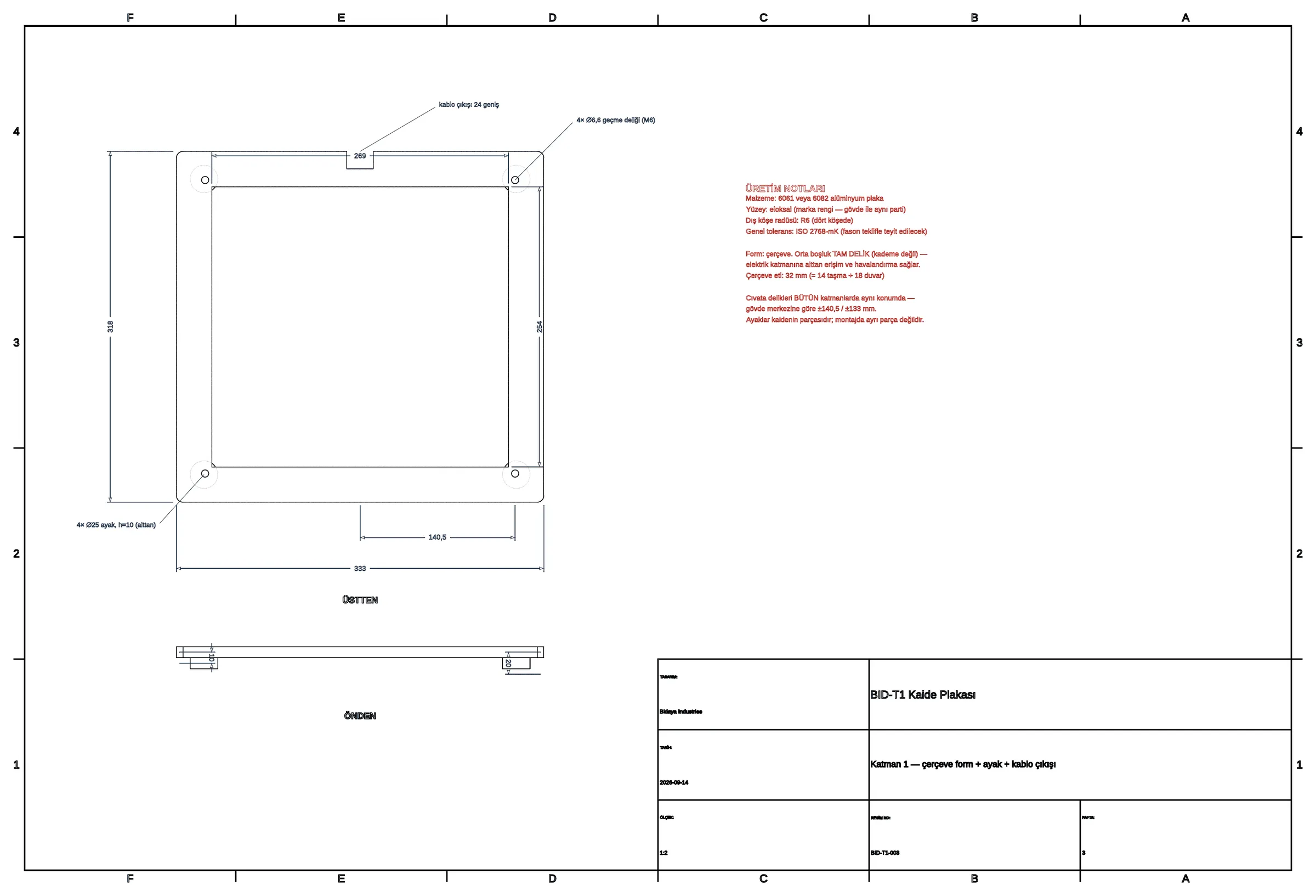

Paftaların hiçbirinde elle yazılmış ölçü yok. Her rakam katı modelden okunuyor; model değişirse pafta da değişiyor. Büyütmek için bir çizime tıklayın.
Paftalarda geçen genel tolerans ve yüzey işlemi maddeleri fason teklif aşamasında imalatçıyla teyit edilecek niyet beyanıdır.Altı paftanın tamamı (PDF) ↓
Tasarım zinciri
Fikirden teknik resme
Ürünlerimizi parametrik katı modelle tasarlıyoruz. Model tek kaynak: ölçülü teknik resim, patlatılmış montaj görünüşü ve bu sayfadaki üç boyutlu vitrin aynı dosyadan üretiliyor. Bir ölçü değiştiğinde hepsi birlikte güncelleniyor, aralarında tutarsızlık oluşmuyor.
Bu zincirin nasıl kurulduğunu, yol boyunca yakaladığımız bir tasarım hatasını ve onu nasıl düzelttiğimizi ayrı bir sayfada anlattık.
Bu sayfadaki modeller konsept aşamasındadır ve üretim onayı almamıştır; tasarım kabiliyetini göstermek amacıyla yayınlanmaktadır.
Birlikte üretelim
Tasarım, talaşlı imalat veya yedek parça ihtiyacınız için bize ulaşın.
